STM32 GPIO 初始化要点速查

本文是排版示例，兼作以后写文章的模板：展示代码块、表格、列表、引用等全部样式。

时钟先行

任何外设初始化之前，先开时钟。GPIO 挂在 RCC 的 AHB1/AHB2 上（F4 系列为 AHB1）：

/* 使能 GPIOA 与 GPIOC 时钟（STM32F4 HAL） */
__HAL_RCC_GPIOA_CLK_ENABLE();
__HAL_RCC_GPIOC_CLK_ENABLE();

/* 配置 PC13 为推挽输出（板载 LED 常见位置） */
GPIO_InitTypeDef gpio = {
    .Pin   = GPIO_PIN_13,
    .Mode  = GPIO_MODE_OUTPUT_PP,
    .Pull  = GPIO_NOPULL,
    .Speed = GPIO_SPEED_FREQ_LOW,
};
HAL_GPIO_Init(GPIOC, &gpio);

/* 点灯（板载 LED 通常低电平点亮） */
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);

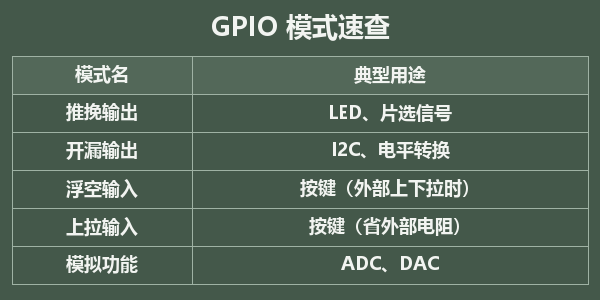

模式速查表

模式	缩写	典型用途	注意事项
推挽输出	OUTPUT_PP	LED、片选信号	有真实高低电平驱动能力
开漏输出	OUTPUT_OD	I2C、电平转换	需外接上拉电阻
浮空输入	INPUT	按键（外部上下拉时）	悬空电平不定，勿长用
上拉输入	INPUT_PULLUP	按键（省外部电阻）	内部上拉约 40kΩ
模拟功能	ANALOG	ADC、DAC	最省电，数字缓冲器断开

调试检查清单

1. 时钟开了没有（最高频翻车点）
2. 引脚有没有被复用为其他外设（查 Alternate function 表）
3. 上下拉方向与外部电路是否冲突
4. 输出速度是否匹配信号频率（LOW / MEDIUM / HIGH / VERY_HIGH）

经验法则：引脚行为诡异时，先读一遍 GPIOx->MODER 与 GPIOx->AFR 寄存器实际值，别相信配置代码”应该”生效。

相关内容可参考本站后续的 中断与 DMA 笔记（占位链接，正式文章发布后替换）。

加粗、斜体、行内代码、外部链接——都在这一段里了。
